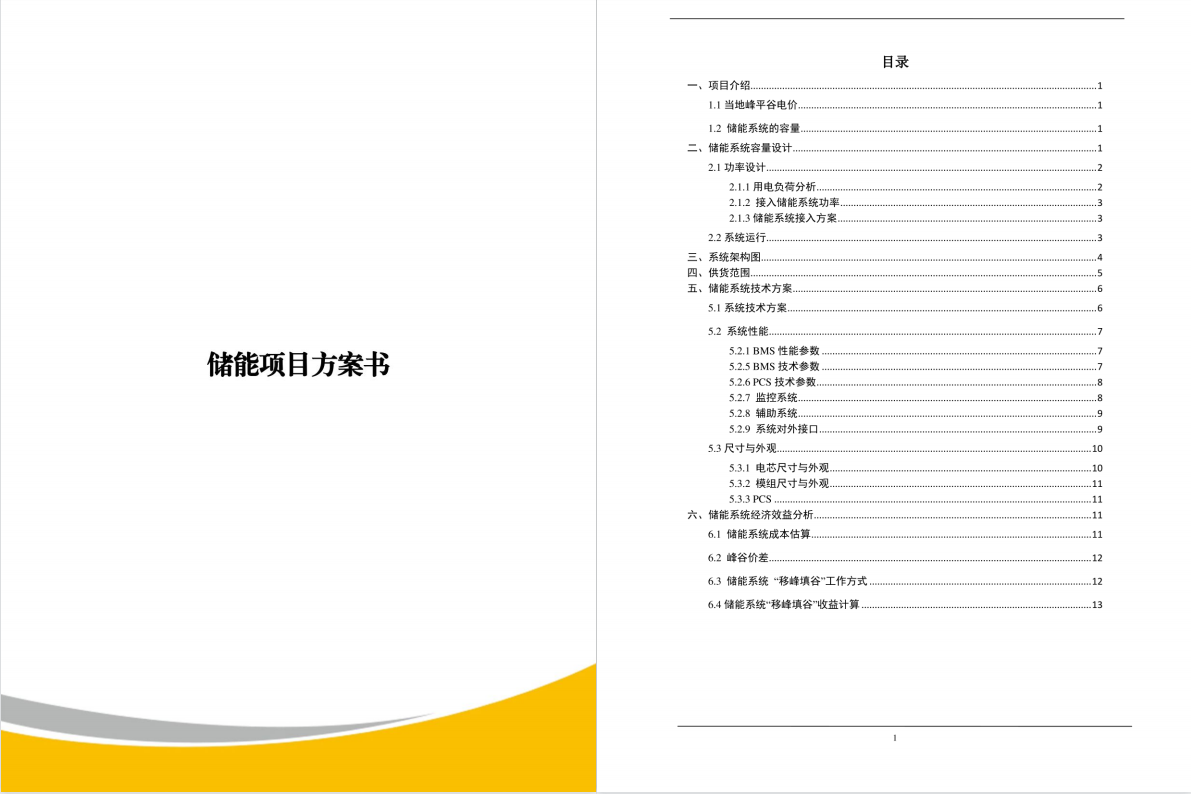

目录
一、项目介绍 1
1.1当地峰平谷电价 1
1.2 储能系统的容量 1
二、储能系统容量设计 1
2.1功率设计
2.1.1用电负荷分析 2
2.1.2 接入储能系统功率 3
2.1.3储能系统接入方案 3
2.2 系统运行 3
三、系统架构图 4
四、供货范围 5
五、储能系统技术方案 6
5.1系统技术方案 6
5.2 系统性能 7
5.2.1BMS性能参数 7
5.2.5BMS技术参数 7
5.2.6 PCS技术参数 8
5.2.7 监控系统 8
5.2.8 辅助系统 9
5.2.9 系统对外接口 9
5.3尺寸与外观 10
5.3.1 电芯尺寸与外观 10
5.3.2 模组尺寸与外观 11
5.3.3 PCS 11
六、储能系统经济效益分析 11
6.1 储能系统成本估算 11
6.2 峰谷价差 12
6.3 储能系统"移峰填谷"工作方式 12
6.4储能系统“移峰填谷”收益计算 13
一、项目介绍
本方案配置储能系统，利用储能系统进行负荷“峰谷转移”,减少峰段用 电需求，充分利用现行的峰谷平电价模式，在夜晚执行谷电电价时给储能系统 充电，在白天用电执行峰值电价时储能系统放电，以达到最佳的经济效益。在 进一步优化系统配置的情况下，可最大效率的使用太阳能，和最大程度的满足负载用电。
1.1当地峰平谷电价
峰谷平对应的时间段和电价如下表所示，从表中可以看出当地区的峰段时间为8h, 谷段时间为8h, 平段时间为8h。表1-1峰平谷时段及电价
--------------------------------------------------------------------
峰平谷 时间段 不满10kV电价(元/kWh) 持续时间(h)
谷值 0:00-7:00 0.3748 7
平值 7:00-10:00 0.8745 3
峰值 10:00-15:00 1.4002 5
平值 15:00-18:00 0.8745 3
峰值 18:00-21:00 1.4002 3
平值 21:00-23:00 0.8745 2
谷值 23:00-00:00 0.3748 1
夏季尖峰时段(7-8月11:00-13:00和16:00-17:00)电价：1.5295元/kWh
1.2 储能系统的容量
储能系统的容量为60kW/120kWh, 拟安装在现有配电房内，接入厂区低压配电网络，储能系统能实现2h满功率60kW 充放电的功能。
二、 储能系统容量设计
储能系统采用我公司60kW/120kWh,确定储能系统的总功率。系统功率设计需要根据配电网负荷来
2.1功率设计
2.1.1用电负荷分析
储能系统根据现有负荷实时分布情况，进行负荷“峰谷转移”,根据峰段用 电需求，结合光伏系统发电量，来确定储能系统容量。下图是计算得出的一个月周期内高峰时段日用电量：
