本套为光伏手动可调钢结构支架全套设计资料，包含支架设计总说明、支架平面布置图、支架节点图、细部结构构造图纸，完整覆盖手动可调光伏支架从设计依据、参数选型、材料标准、加工工艺、防腐要求到现场安装的全套技术内容，可作为地面光伏项目手动可调支架设计参考、施工图参考素材。
一、设计执行规范标准
本套钢结构支架图纸，严格遵循国家现行钢结构、冷弯薄壁钢结构、抗震、焊接、防腐涂装等系列规范，主要引用规范包含《钢结构设计规范》、《冷弯薄壁型钢结构技术规范》、《钢结构工程施工质量验收规范》、《建筑抗震设计规范》、《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》、《建筑钢结构焊接技术规程》、《涂装前钢材表面锈蚀等级和除锈等级》、《建筑防腐蚀工程施工及验收规范》、通用冷弯开口型钢系列标准、钢结构制作工艺规程、建筑结构制图标准等国标及行业标准。
二、配套图纸清单

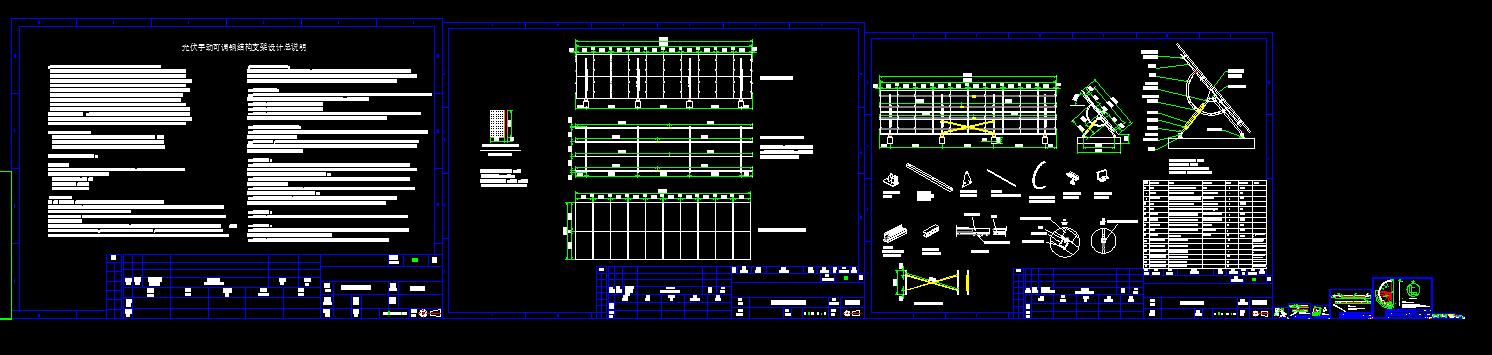

全套光伏手动可调钢结构支架资料包含以下图纸文件：

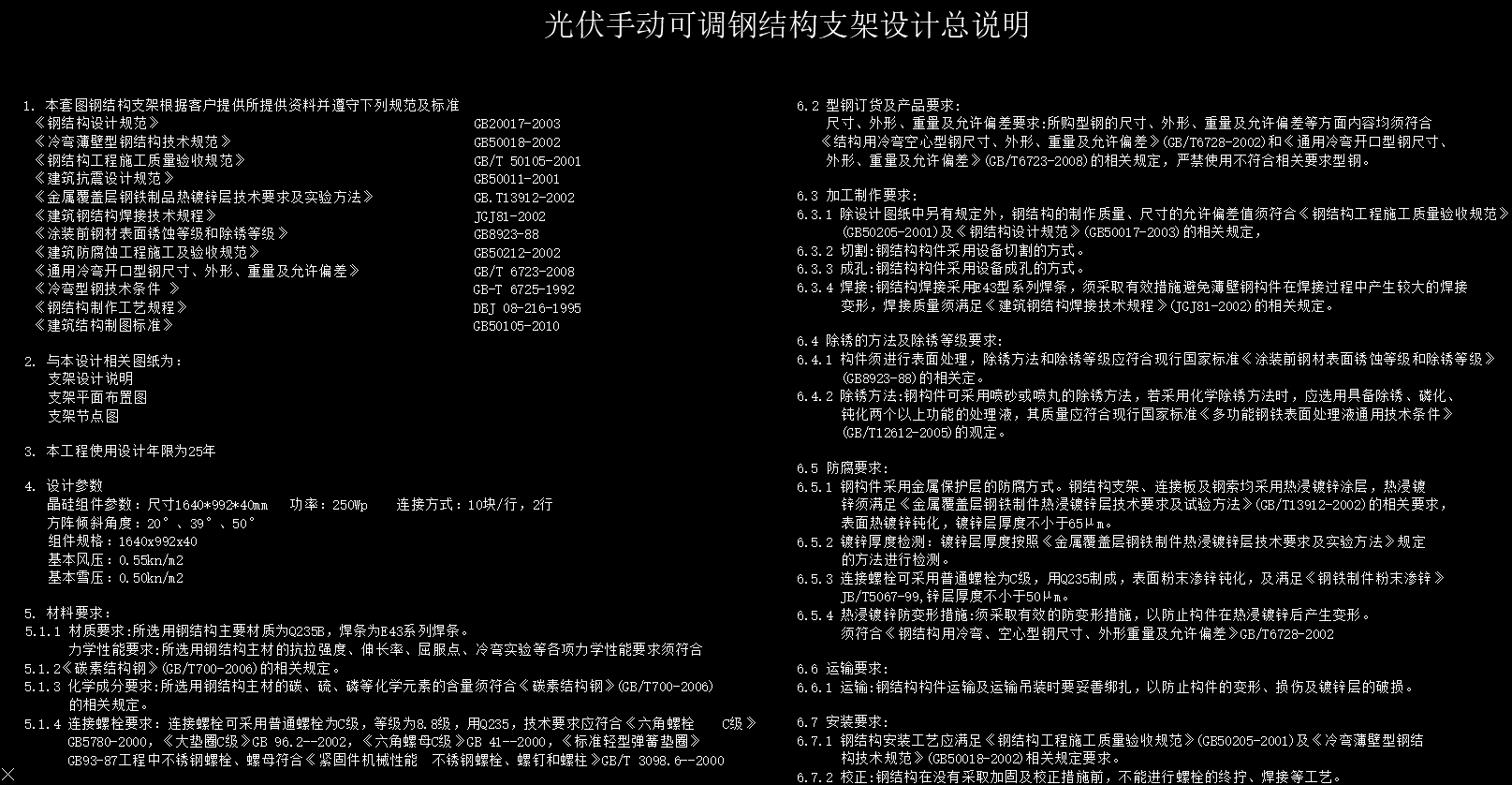

1. 支架设计总说明

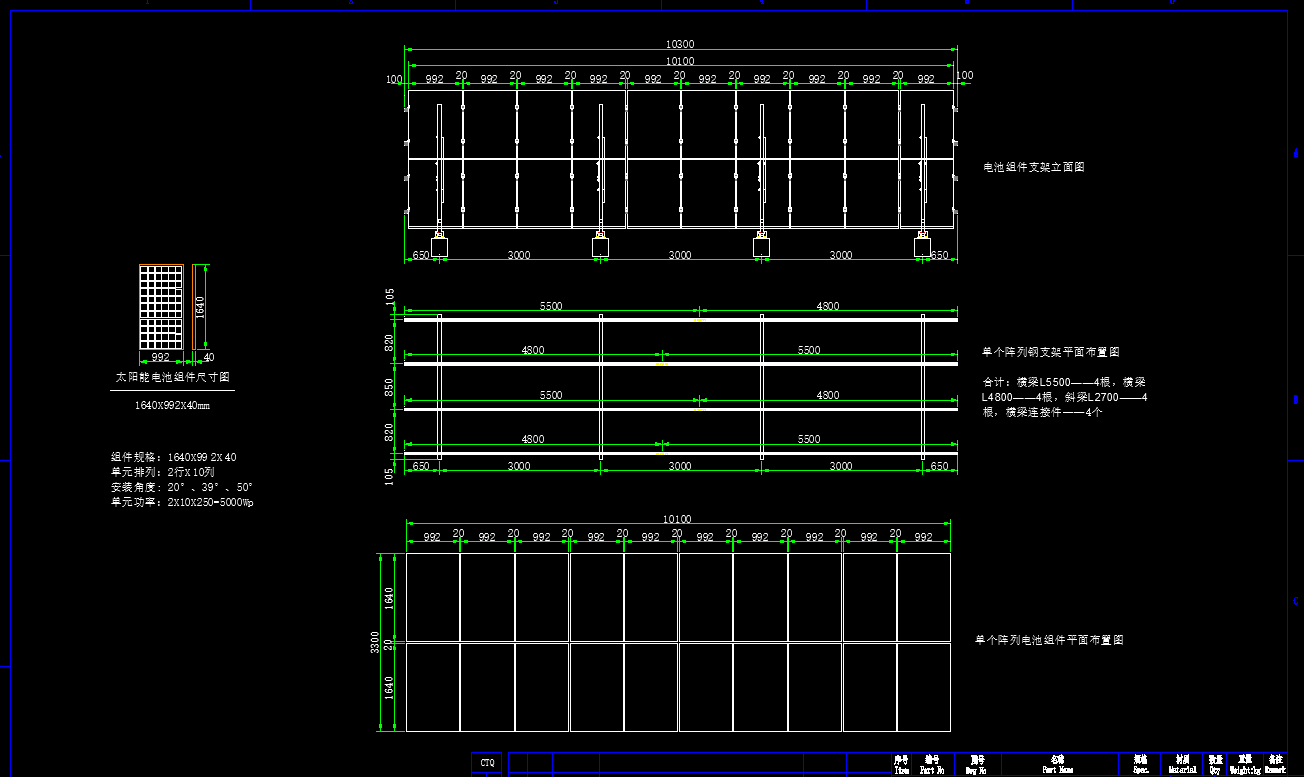

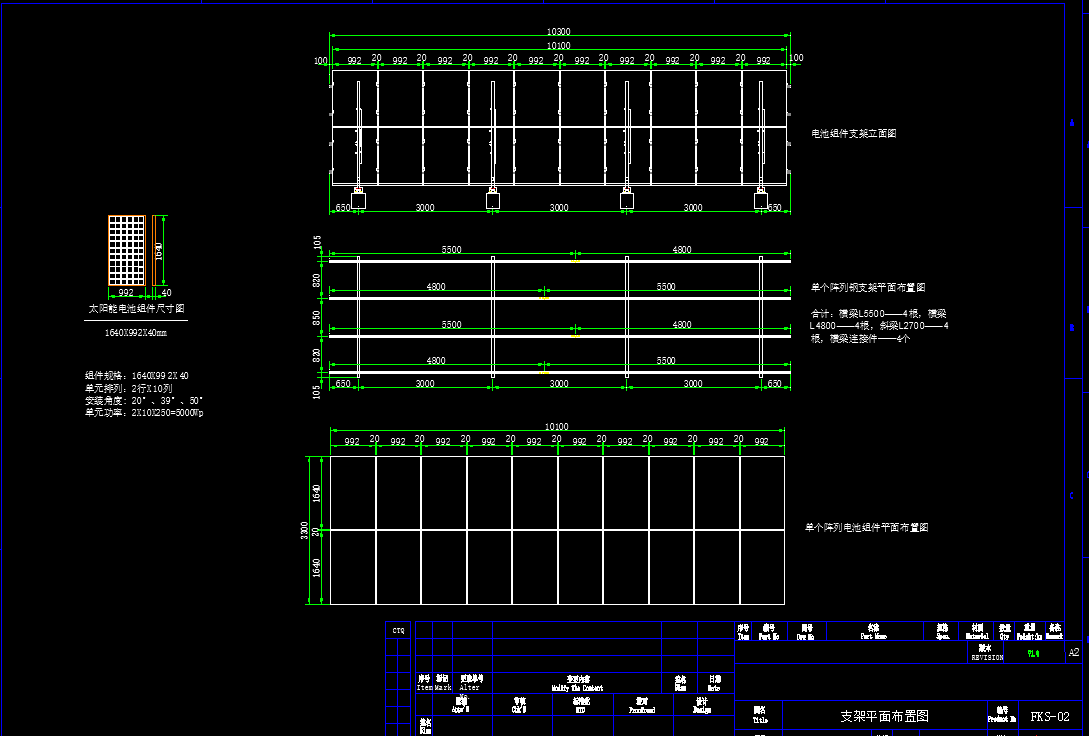

2. 支架平面布置图

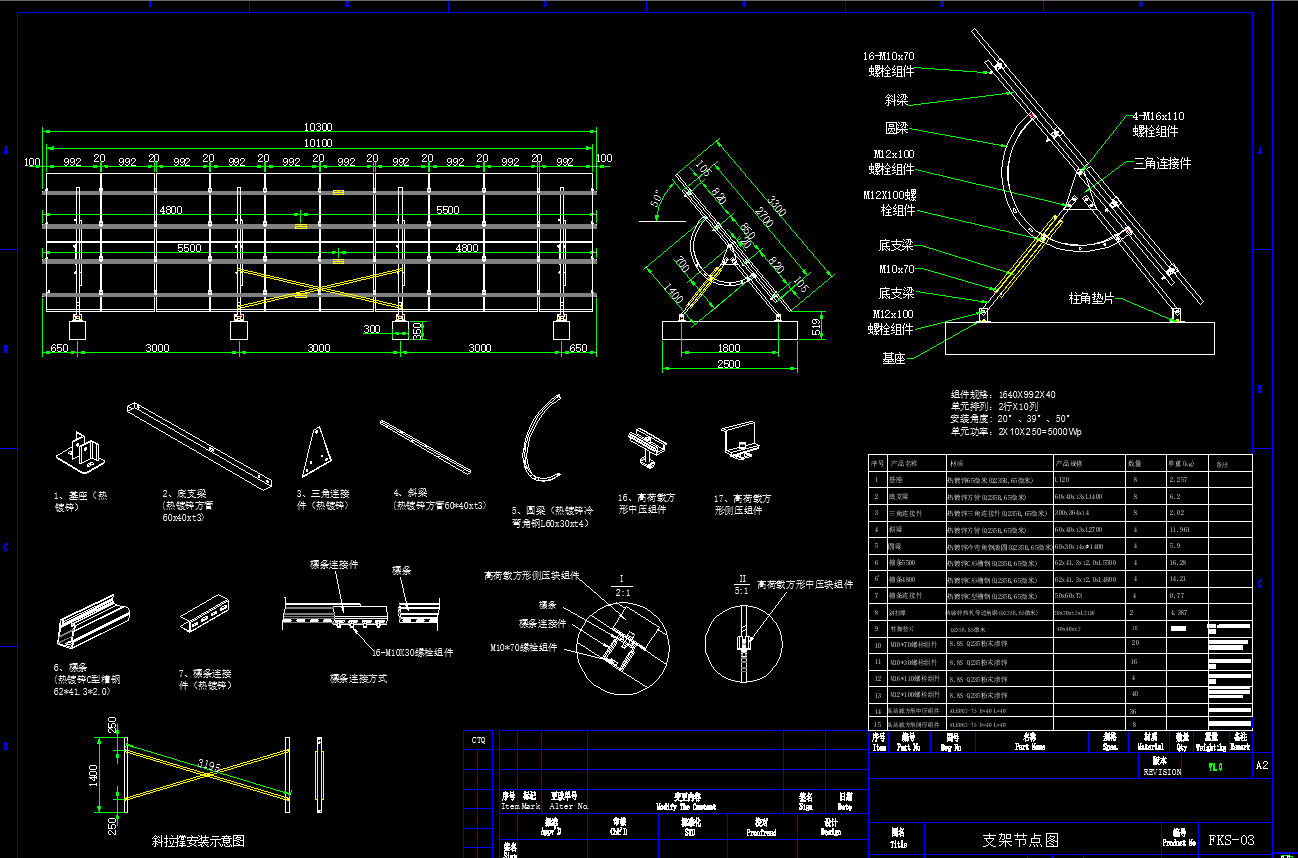

3. 支架节点图

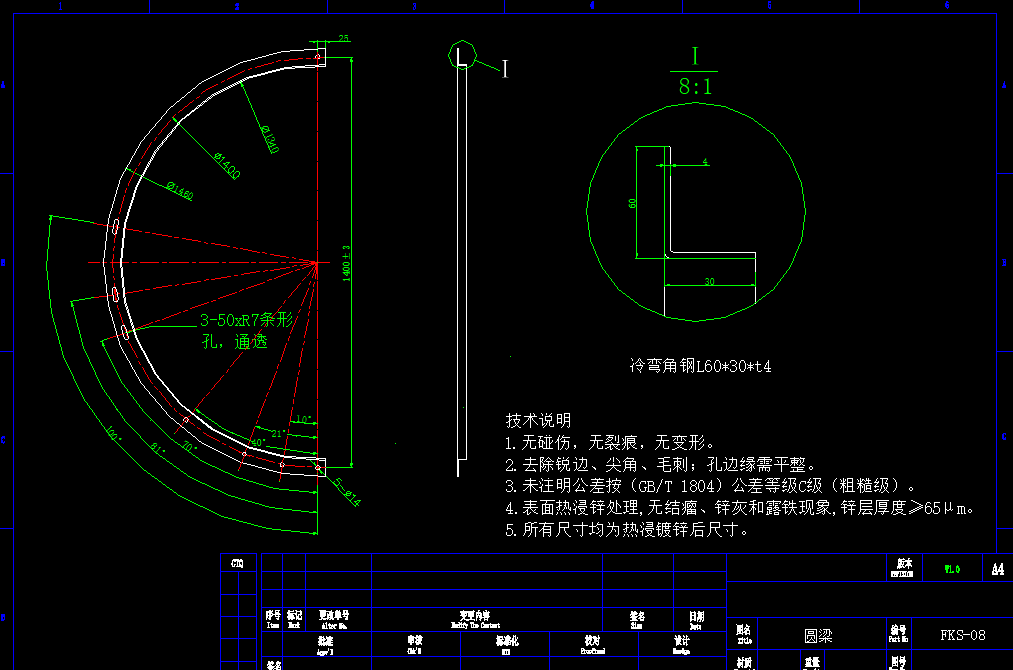

4. 支架细部结构构造图纸
三、基础工程与组件设计参数
1. 工程设计使用年限：25年
2. 晶硅组件参数：组件尺寸1640×992×40mm，功率250Wp；组件排布10块/行，2行；方阵倾斜角度支持20°、35°、50°三档手动调节；组件规格1640×992×40
3. 气象荷载参数：基本风压0.55kN/m²，基本雪压0.50kN/m²。
四、材料技术要求
1. 材质主材选用Q235B钢材，焊接采用E43系列焊条；钢材力学性能、化学成分满足《碳素结构钢》GB/T700相关规定。
2. 连接螺栓：普通C级螺栓，等级8.8级，Q235材质；不锈钢螺栓、螺母满足紧固件机械性能国标。
3. 型钢订货：冷弯空心型钢、冷弯开口型钢的尺寸、外形、重量、允许偏差必须符合现行国标，严禁使用不合格型材。
五、加工制作工艺要点
1. 构件切割：钢结构构件优先设备切割；成孔采用设备成孔。
2. 焊接工艺：采用E43系列焊条，薄壁钢构件焊接做好防变形措施，焊接质量满足建筑钢结构焊接技术规程。
3. 除锈工艺：构件做表面除锈处理，除锈等级符合涂装国标；可采用喷砂、喷丸除锈，化学除锈需同时具备除锈、磷化、钝化功能。
六、防腐技术要求
支架主体、连接板、钢索全部采用热浸镀锌防腐。
1. 热浸镀锌层执行金属覆盖层热浸镀锌国标，表面热镀锌钝化处理，镀锌层厚度不小于65μm。
2. 普通C级螺栓采用粉末渗锌，渗锌层厚度≥50μm。
3. 热浸镀锌构件做好防变形工艺措施，规避镀锌高温造成构件形变。
七、运输、安装及验收
1. 构件运输吊装做好绑扎防护，防止构件变形、镀锌层磕碰破损。
2. 钢结构安装施工，严格执行钢结构工程施工质量验收规范、冷弯薄壁型钢技术规范。
3. 支架校正未完成前，严禁进行螺栓终拧、现场焊接作业。
